Ningbo Xin Chang Machinery Co.,Ltd
상표: 신창
Work Form: One-Body
Type: Stud Welding Machine
인증 : CE
Welder Brand: Soyer (Made in Germany)
Max. Pan Diameter500mm: 500mm
Insulation Grade: IP21
Transport Package: Wooden Case
Specification: 147x80*160cm
Trademark: Xin chang
Origin: Ningbo China
HS 코드: 8515319900
사용자 정의: Available
Style: Vertical
Electric Current: Ac

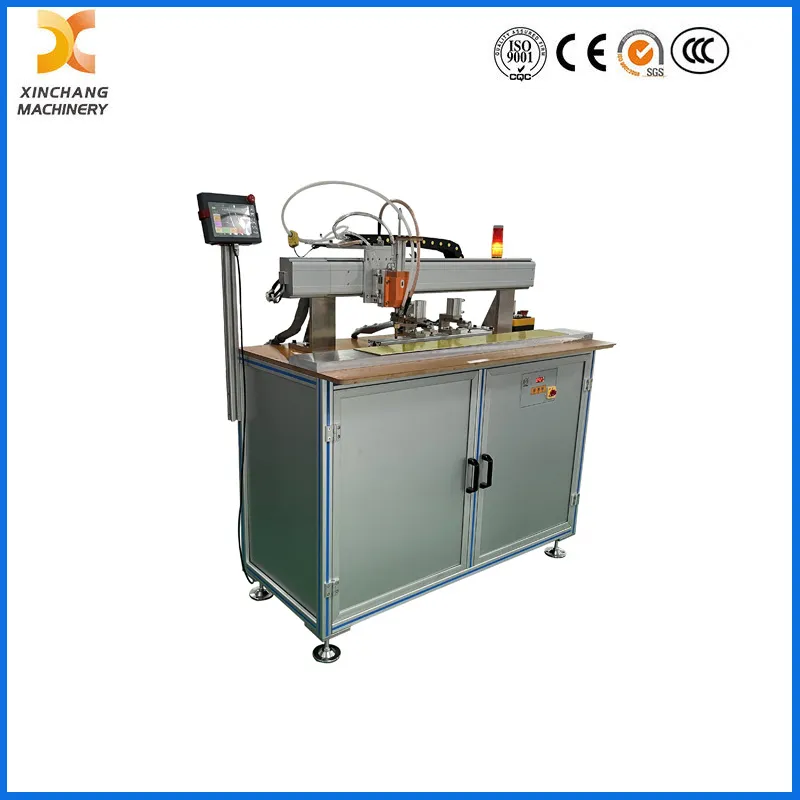

이 자동 스터드 용접 기계는 흙손 패널의 스터드 용접을 위해 특별히 설계된 흙손용 전문 스터드 용접 기계입니다. 고성능 Trowel Stud Welding Machine으로 제품 적용 범위는 다음과 같습니다.
제품 사양: X: 1000, Z: 50mm. 이 스터드 용접기는 충전 및 방전을 위한 에너지 저장 커패시터를 채택하고 있으며, 빠른 용접 속도와 방전 순간의 신속한 보상 및 가압 기능을 갖추고 있습니다. DC 용접 전원을 탑재하여 용접 시 스패터가 거의 발생하지 않아 안정적인 품질과 매력적인 용접 접합부를 보장합니다.
최대 스트로크가 50mm인 빠른 응답 용접 실린더로 고효율, 안정성, 신뢰성, 즉각적인 보상 및 가압 기능을 제공합니다.
전반적인 장비 성능과 용접 품질을 보장하기 위해 모든 주요 구성 요소는 잘 알려진 브랜드의 제품으로 높은 품질과 신뢰성을 갖추고 있으며 스터드 용접 기계 전용 특수 액세서리입니다.
기계의 개략도는 다음과 같습니다.
주요 구성
장비는 주로 다음으로 구성됩니다. 1. 프레임; 2. 용접 전원; 3. 절연 변압기; 4. X, Z 2축 모듈; 5. CNC 스터드 용접 건; 6. 6축 모션 카드; 7. 자동 스터드(볼트) 공급 메커니즘; 8. 기타 주요 구성 요소 중 실린더 및 센서.
| 1 | Model | HB-1000 |
| 2 | Rated volts | 220V± 15% 50HZ |
| 3 | Rated power | 3KVA |
| 4 | Air pressure(Mpa) | 0.6-0.8 |
| 5 | Insulation grade | F |
| 6 | Welding cylinder stroke(mm) | 50 |
| 7 | Ajustment range of Volts(V) | 40-180 |
| No. | Name | Model | QTY | Origin |
| 1 | Machine frame | 1425X700X1250 | 1 | Self-made |
| 2 | Motion control device | HT-AA1-1A | 1 | TRIO,UK |
| 3 | Air cylinder of slider | SMC16-50 | 1 | JAPAN |
| 4 | Motion module | 1000 | 1 | HIWIN |
| 5 | Welding gun | HB-002 | 1 | Self-made |
| 7 | Welder | HB-5000 | 1 | |
| 8 | Servo motor | 750W | 1 | Tama Kawa, Japan |
| 9 | HMI | AHT00058 | 1 | WEINVIEW |
| 10 | Driver | 400 | 1 | INVT |
| 11 | Postioning die | 2 | Self-made | |
| 12 | Stud feeding device | M4X6 | 1 | Self-made |
| 13 | Frame of stud feeding | 500X300X650 | 1 | Self-made |
