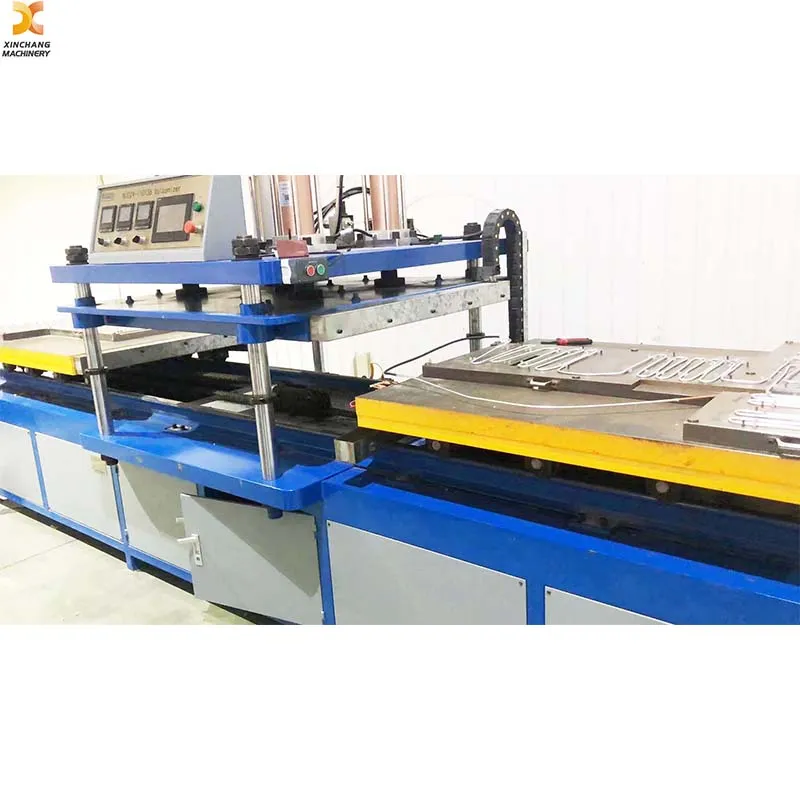

2D 냉장고 증발기용 자동 이동 카트 2개가 있는 가황 기계

1. 장치 기능

이 산업 특수 기계는 냉장고실의 증발기 접착 전용 기계입니다. 기계는 상부 가열판과 좌우측 수냉판으로 구성되어 있습니다. 기계의 가열판은 리프팅 및 프레싱을 위한 두 개의 기액 부스터 실린더에 의해 구동됩니다. 이는 접착 중에 제품이 보다 균일한 압력을 받도록 합니다.

아래에는 좌우로 이동할 수 있는 무빙카트가 있으며, 전형적인 자동형 운용설계로 서보모터에 의해 구동되어 가이드레일을 자동으로 주행하게 됩니다. 기계의 인간-컴퓨터 상호 작용 화면에서 다양한 매개변수를 설정할 수 있습니다. 왼쪽 및 오른쪽 트롤리는 별도로 제어됩니다.

2. 공정 특징

이 기계는 기계 중앙에 설치된 가열판을 사용하여 핫멜트 접착 필름으로 덮인 알루미늄 판과 알루미늄 튜브를 가열합니다. 핫멜트 접착 필름을 가열한 후 알루미늄 판과 알루미늄 튜브를 접착합니다. 공정에서 설정한 핫멜트 시간에 도달하면 트롤리는 자동으로 제품을 양쪽의 수냉판으로 보내 냉각시킵니다.

왼쪽 및 오른쪽 작업대는 작업자가 핫 프레싱 공정 중에 다른 작업대에서 제품을 작동하거나 동시에 두 작업 테이블에 부품을 배치할 수 있다는 것을 인식할 수 있으며 중간 핫 프레싱 스테이션은 자동으로 핫 프레싱 및 융합을 수행합니다. 동일한 카테고리의 다른 제품보다 훨씬 더 장치의 잠재력을 극대화하십시오.

장점: 열간 압착 및 냉간 압착 과정에서 기계가 자동으로 전환되기 때문입니다. 인간의 개입이 없습니다. 제품을 기계에서 꺼냈을 때 제품이 냉각되었습니다. 따라서 핫멜트 상태에서 제품의 이동으로 인한 접착제 틈이 발생하는 것을 방지할 수 있습니다. 동시에 수냉식을 사용하므로 제품을 급속 냉각시켜 접착력을 높일 수 있습니다.

단점: 가열판이 알루미늄판과 직접 접촉하기 때문입니다. 사용되는 알루미늄 판이 너무 얇고 가열 온도가 너무 높으면 알루미늄 판이 열 변형됩니다. 일반적으로 접착용 알루미늄 판의 두께는 0.4mm 이상, 가열 온도는 180°C를 초과하지 않는 것이 좋습니다.

주요 매개변수 및 부품 브랜드

No	Item		Remark
1	Machine structure	H type
2	Working pressure	0-56T adjustable
3	Workbench size	it's can be customized
4	Mold trolley	2 pcs
5	Station	Two mobile heating station(trolley)+one worktable upper heating
6	Temperature	0-200 ºC adjustable
7	Working time	0-99 s
8	Pressure cylinder	Taiwan 30T× 4 sets
9	Servo motor	Mitsubishi
10	Control system	PLC: Mitsubishi; Touch screen: Weinview; Temperature control: Omron AI type
11	Heating power	30 pcs x1KWx6group=180KW
12	Total power	185 KW
13	Voltage	3 phase 4 cables 380V,50HZ
14	Overall size	About 5700×1250×2100 mm
