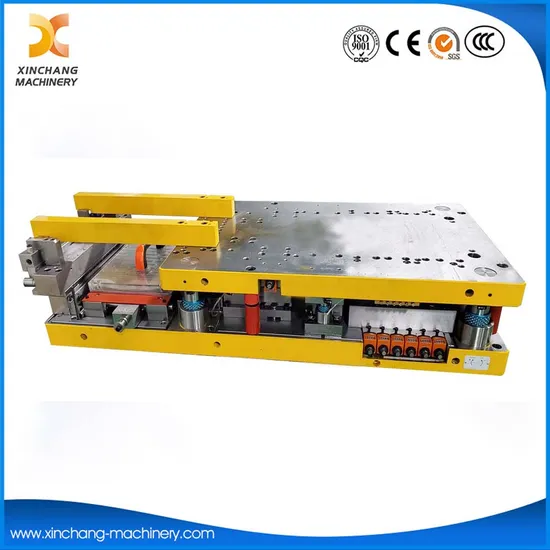

다기능 콘덴서 핀 몰드 스탬프 다이

최소 주문량:1 Piece/Pieces

제품 속성
공급 능력 및 추가 정보
포장 및 배송

제품 속성

상표: 신창

Material: Carbon Tool Steel

Processing Method: Punching And Shearing Mould

Technics: Cutting Die

Process Combination: Single-Process Mould

Manufacturing Technology: Automation Technology

Mold Cavity Technology: CNC Milling

Milling Speed: Normal Speed

Parts Detection Method: Measurement Of Three Axis Nc

After-sales Service: Life Long

이름: Fin Condenser Die

Key: Bending Machine

Bending Mode: by Servo Motors

Stroke Setting Model: by Servo Motors

Transport Package: Wooden Case

Specification: export standard

Trademark: xinchang

Origin: China

생산 능력: 500 Set / Month

사용자 정의: 사용 가능

보증: 12 개월

신청: Evaporator Fins

공급 능력 및 추가 정보

지원에 대한 지원: 500 Set / Month

포장 및 배송

판매 단위:

Piece/Pieces



다중 기능 지느러미 응축기 다이 굽힘 기계 3 억 펀칭 1



다기능 콘덴서 핀 몰드 스탬프 다이

50mm 경사 구멍 핀 다이

피드 진행:50mm부품:도면에 표시된 대로 스트로크당 19개 부품재질: 템퍼 H18핀 스톡 두께 범위: 0.12~0.18mm피드: 내부 히치 핑거 풀 유형 차단: 일반 연삭 인서트 블레이드로 절단된 단두대 유형. 가열 구멍 단계: 도면 쇼와 같은 한 가지 유형만. 표준 생산 속도: 분당 100-180 스트로크. 모든 가이드 포스트에는 윤활이 있습니다. 이 다이는 성형 단계로 구성됩니다. 긴 구멍 피어싱 스테이션, 재플레어, 가열 구멍 스테이지, 가장자리 트림, 슬릿, 공급 및 차단 스테이션. 메인 다이에 4개의 볼 케이지, 가이드 포스트 및 부싱을 사용합니다. 수명: 3억 회 펀칭(300,000,000)이 금형은 자동 핀 스탬핑 장비와 전문적으로 일치합니다.

60mm 경사 구멍 핀 다이

피드 진행: 60mm.

부품: 도면 쇼와 같이 스트로크당 19개 부품

소재: 성미 H18

핀 스톡 두께 범위: 0.12~0.18mm

피드: 내부 히치 핑거 풀 유형

절단: 일반 연삭 인서트 블레이드를 사용하여 단두대 유형으로 절단합니다.

가열 구멍 단계: 그림 쇼로 두 가지 유형.

표준 생산 속도: 분당 100-180스트로크

모든 가이드 포스트에는 윤활유가 있습니다

이 다이는 성형 스테이지, 긴 홀 피어싱 스테이션, 리플레어, 가열 홀 스테이지, Edgetrim, 슬릿, 공급 및 절단 스테이션으로 구성됩니다. 메인 다이에는 4개의 볼 케이지, 가이드 포스트 및 부싱을 사용합니다.

수명 : 3억회 펀칭 (300,000,000)

Precision Fin Forming Press System으로 작업시 높은 안정성을 보장합니다.

FIN DIE 소재 및 표준 부품

우리는 FIN DIE에 JAPAN이나 SWEDEN의 최고 품질의 소재를 사용하도록 만들었습니다. 다음 양식은 FIN DIE에 사용되는 일부 재료를 보여줍니다. Fin Press Machine의 다양한 모델에 널리 적용 가능합니다.

	MATERIAL	HARDNESS	COUNTRY
DRAW PLATE	NAK80	HRC40-42	JAPAN
DRAW PUNCH AND DIE	SKD11	HRC60-62	JAPAN
REFLACE PUNCH AND DIE	SKD11	HRC60-62	JAPAN
LOUVER PUNCH AND DIE	ASP30	HRC62-64	SWEDEN
PIERCE PUNCH AND DIE	ASP30	HRC62-64	SWEDEN
SLITTER BLADE	ASP30	HRC62-64	SWEDEN
EDGE TRIM BLADE	ASP30	HRC62-64	SWEDEN
CUT OFF BLADE	ASP30	HRC62-64	SWEDEN

우리는 FIN 라인과 기계(미스미, SMC 등)에 사용할 세계 최고의 표준 부품을 선택합니다. 핀 다이의 조립 도면 및 예비 부품 도면과 함께 다이가 배송될 때 표준 구성 요소의 모든 목록(크기, 유형, 등급)을 귀하에게 제공할 것입니다.

보증:
우리는 구매자에게 12개월 동안 결함이 있는 자재와 제작 기술이 없음을 보증합니다. 이는 우리 기계의 부적절한 사용이나 정격 용량 초과로 인한 손상이나 고장을 보상하지 않습니다.

다 기능적인 탄미익 콘덴서는 3억 구멍을 뚫는 가진 구부리는 기계 죽습니다
