철망용 고정밀 점용접 기계

최소 주문량:1 Piece/Pieces

제품 속성
공급 능력 및 추가 정보
포장 및 배송

제품 속성

상표: 신창

모델 번호: GWC-2000/2800/3300

Style: Vertical

Welding Way: Spot Welding

Automatic Or Manual: Both

Current: Alternating Current

Wire Type: Coils or Bars

Min. Spacing: 50mm

Transport Package: at Customer's Requrest

Specification: export standard

Trademark: xinchang

Origin: Ningbo China

생산 능력: 100sets/Year

사용자 정의: Available

Cooling Way: Water Cooling

Control: Semi-Automatic

공급 능력 및 추가 정보

지원에 대한 지원: 100sets/Year

포장 및 배송

판매 단위:

Piece/Pieces



와이어 메쉬 멀티 스폿 용접 기계



철망용 고정밀 점용접 기계

본 제품은 Multi-Head Wire Mesh Welder의 핵심 기능이 집약된 반자동 용접 생산 라인입니다. 용접작업 시 수직바를 첫 번째 용접점에 위치시키고 라인바를 블랭킹 구성으로 배치하여 고속, 효율적인 자동공급, 용접, 블랭킹을 실현합니다.

Wire Mesh 산업에 맞춘 실용적인 솔루션으로, 이 제품은 독특한 구조 설계로 인해 불완전 용접, 견고하지 않은 납땜 지점, 불균일한 용접 공간, 메쉬 크기의 다양성 부족 등 용접 공정에서 발생하는 많은 문제를 해결할 수 있습니다.

이 제품의 수직 막대의 고유한 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 하며 다양한 메쉬 용접 요구 사항(공간 ≥ 50mm, 50의 배수)을 충족하고 롤러 및 서보 모터를 스테핑 전력으로 사용하여 메쉬 공간을 정밀하게 제어합니다(스테핑 공간은 조정 가능한 매개변수를 사용하여 용접 요구에 따라 조정될 수 있음). 고속 용접을 달성하고 연간 생산 능력을 향상시킬 수 있습니다.

이 장비는 주로 기계 베이스, 라인 바 블랭킹 장치, 수직 바 드로잉 장치, 용접 호스트, 전기 제어 시스템, 배전 캐비닛, 냉각수 시스템, 가스 소스 시스템, 모니터 및 경보 시스템으로 구성됩니다.

기계 베이스: 연결을 위해 고품질 H 형강을 채택하여 기계의 설치 수평을 보장함으로써 기계 정밀도와 우아한 외관을 보장합니다. 두꺼운 철판으로 만들어져 변형이 쉽지 않습니다.

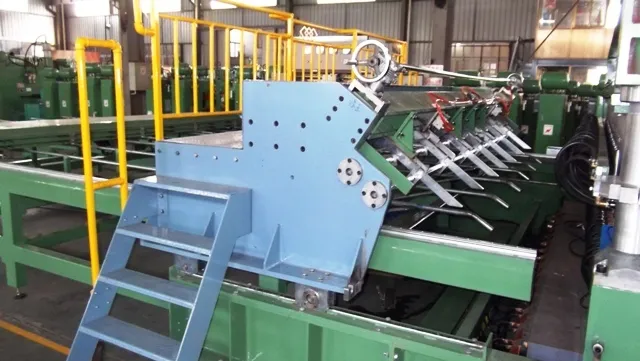

라인바 블랭킹장치 : 저장섹터와 자동공급섹터로 구분됩니다. 저장 영역은 라인바를 저장하는 데 사용되며 빠른 메쉬 생산과 안정적인 라인 공급을 보장합니다. 자동 공급 부문은 완전 자동 분리 및 공급 모드를 채택하여 라인 바를 용접 전극에 신속하고 질서 있고 균등하게 분배하여 한 방울의 정확도를 달성하므로 수동 와이어 배치가 필요 없으며 와이어 배치에서 절약되는 시간을 최대화하여 인건비를 절감합니다.

수직 막대 그리기 장치: 이 제품의 수직 막대 그리기 장치의 고유한 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 하고 다양한 메쉬 용접 요구 사항(공간 ≥ 50mm, 50의 배수)을 충족하며 롤러 및 서보 모터를 스테핑 전력으로 사용하여 메쉬 공간을 정밀하게 제어합니다(스테핑 공간은 조정 가능한 매개변수를 사용하여 용접 요구에 따라 조정할 수 있음). 고속 용접을 달성하고 연간 생산 능력을 향상시킬 수 있습니다.

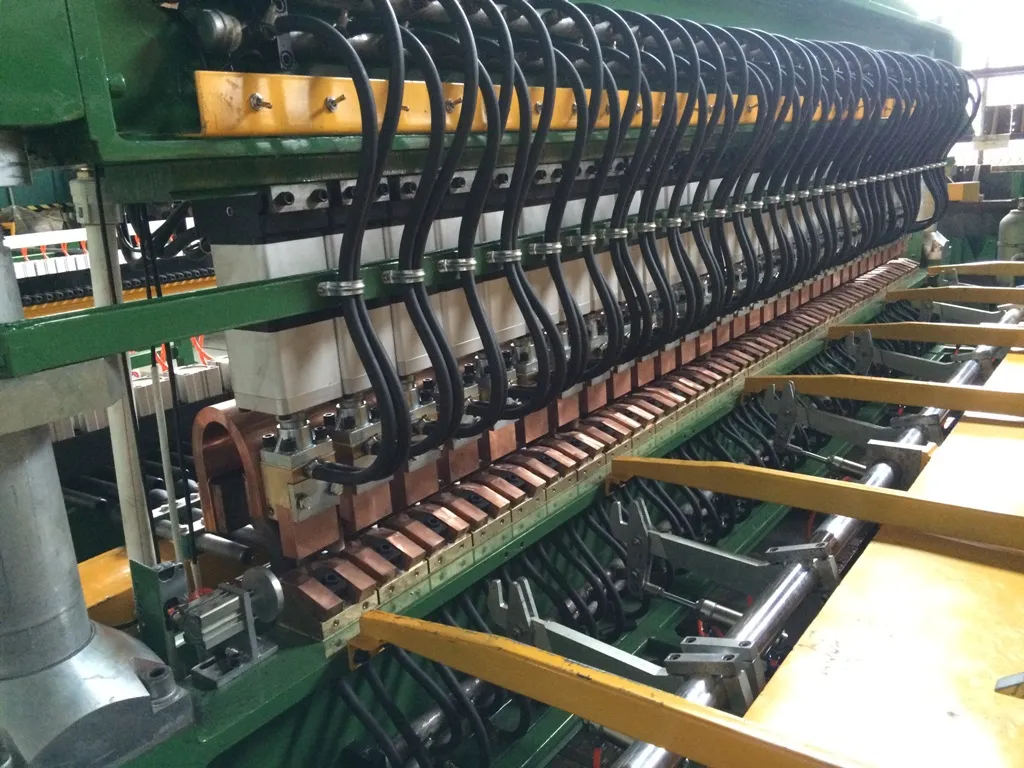

용접 호스트: 고성능 스폿 용접기에 해당하는 핵심 구성 요소인 용접 호스트는 특수 저항 변압기와 특수 강제 실린더를 채택하여 고속 용접, 용접 압력, 접합 강도 및 액추에이터 정확도에 대한 요구 사항을 보장합니다. 환경적응성과 신뢰성이 높습니다.

전기 제어 시스템: Siemens PLC 프로그래밍 가능 제어를 채택하고 기타 구성 요소는 모두 일본에서 수입됩니다. 이는 오류 경보 기능을 갖춘 독특한 전기 운영 체제를 사용합니다. 터치스크린 디스플레이를 통해 용접 매개변수를 직관적으로 볼 수 있어 작업이 쉽고 빠르며 작업자의 요구 사항이 줄어듭니다.

냉각수 시스템 : 변압기 냉각, 상부 전극 냉각, 하부 전극 냉각 및 기타 구리 블록 냉각으로 구분됩니다. 유량계를 통해 물 분배를 실현하고 각 유량계를 독립적으로 조정하여 기계가 손상 없이 정상적으로 작동하도록 할 수 있습니다.

가스 소스 시스템: SMC Japan에서 수입됨. 장비에는 압축 공기를 정화하는 에어 프로세서와 소음을 줄이기 위한 머플러가 장착되어 있습니다. 또한 공기압을 안정시키기 위한 압축공기탱크도 장착되어 있습니다.

Model	GWC-2800	GWC-3300
Max mesh width(mm)	2800	3300
Vertical bars spacing (mm)	≥ 50(50 multiples) Steplessly adjustable	≥ 50(50 multiples) Steplessly adjustable
Horizontal bars spacing (mm)	≥ 50 Steplessly adjustable	≥ 50 Steplessly adjustable
Wire diameter (mm)	φ 3-φ 12	φ 3-φ 12
Max welding capacity (mm)	φ 12+φ 12	φ 12+φ 12
Max welding speed(row/min)	30-50	30-50
Max number of welding points	56	64
Rated power (KVA)	1400	1600
Air pressure (MPa)	≥ 0.6	≥ 0.6
Feeding method	Bars	Bars
Welding materials	Hot-rolled and cold-rolled wire	Hot-rolled and cold-rolled wire

고정밀 케이지 메쉬 용접공 기계 패널 강철 메쉬 용접 장비
