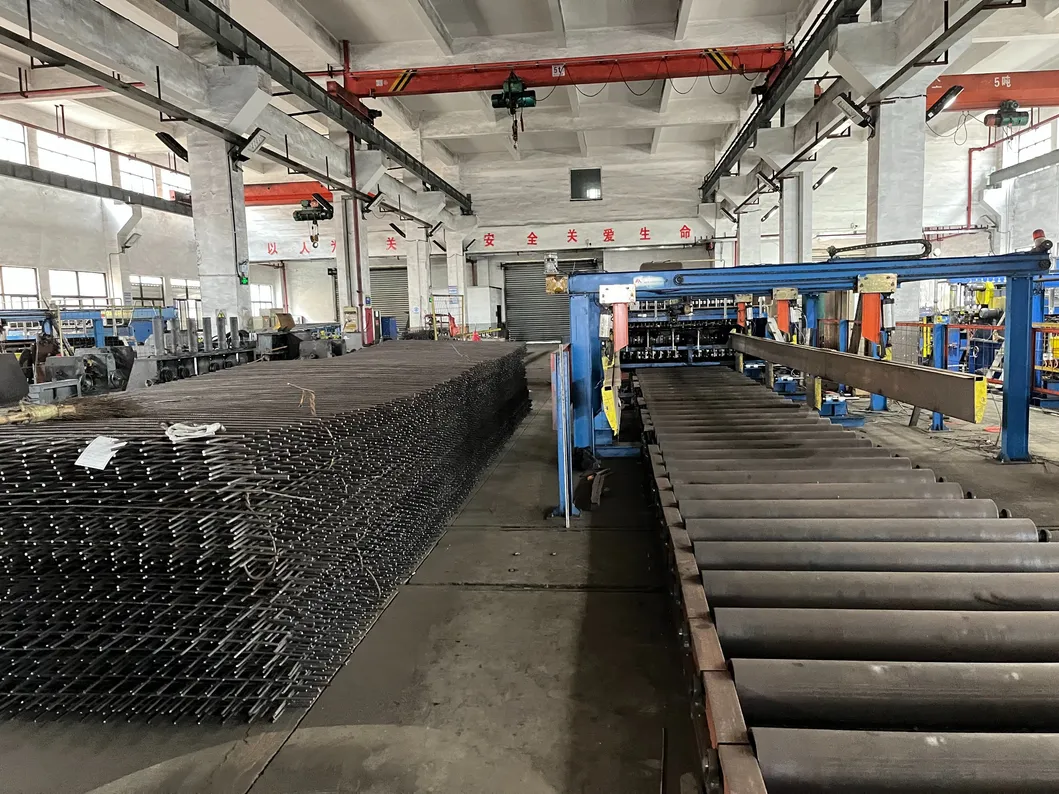

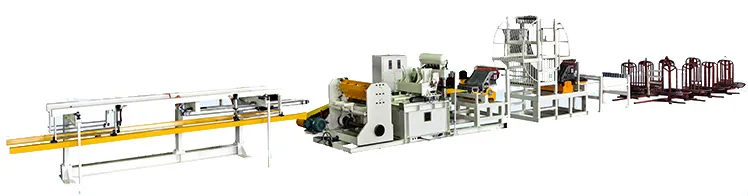

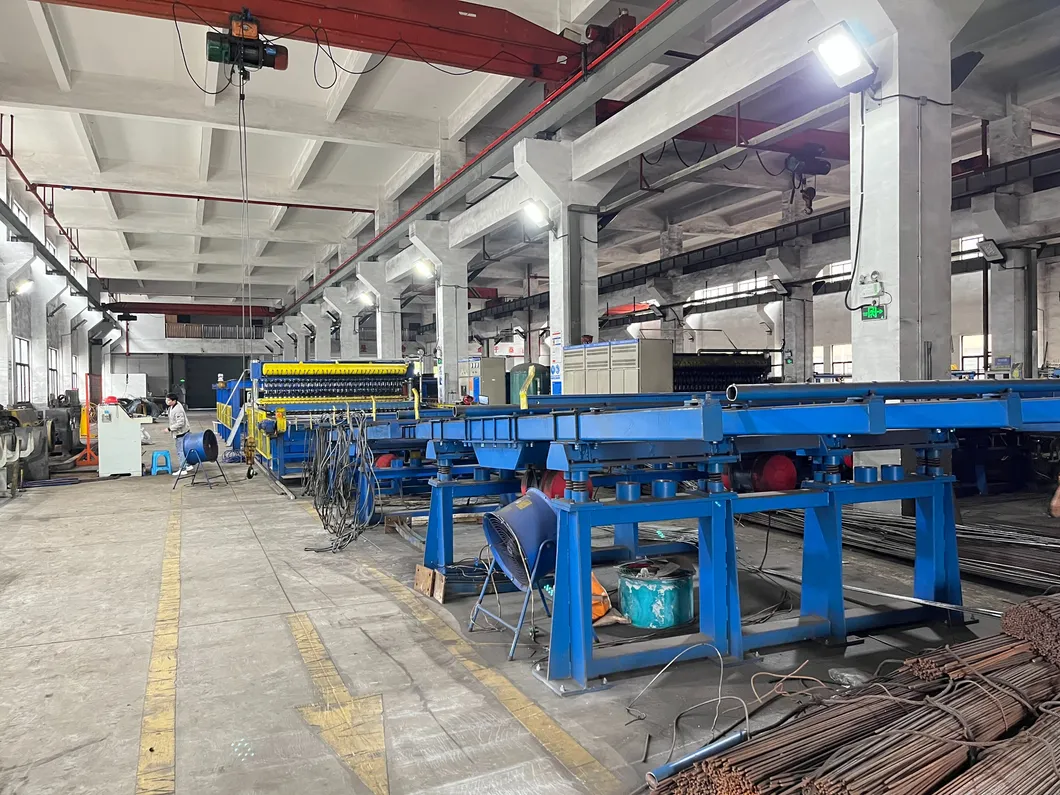

방호벽 패널 철망사 점용접 기계 이 기계는 와이어 메쉬 산업의 다양한 생산 시나리오에 적합한 반자동 또는 완전 자동 용접 생산 라인으로 구성될 수 있습니다. 와이어는 코일 또는 직선 바(사전 절단된 와이어)로 공급될 수 있으며, 우리는 다양한 생산 요구 사항을 충족하기 위해 두 가지 디자인을 모두 갖추고 있습니다!
용접 작업을 수행할 때 수직 막대를 첫 번째 용접 지점에 배치하고 라인 막대를 블랭킹 구성에 배치합니다. 이는 자동 철망 용접기의 필수적인 성능 하이라이트인 고속의 효율적인 자동 공급, 용접 및 블랭킹을 실현합니다.
독특한 구조 설계 덕분에 이 제품은 불완전 용접, 비고체 납땜 지점, 불균일한 용접 공간, 메쉬 크기의 비다양성 등 용접 공정에서 흔히 발생하는 여러 문제를 해결할 수 있습니다.
이 제품의 수직 막대의 고유한 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 수행하여 다양한 메시 용접 요구 사항(공간 ≥ 50mm, 50배수)을 충족합니다. 롤러와 서보 모터를 스테핑의 동력으로 사용하여 메쉬 공간을 정밀하게 제어하고(스테핑 공간은 조정 가능한 매개변수를 사용하여 용접 요구에 따라 조정 가능) 고속 용접을 가능하게 하고 연간 생산 능력을 향상시킵니다.

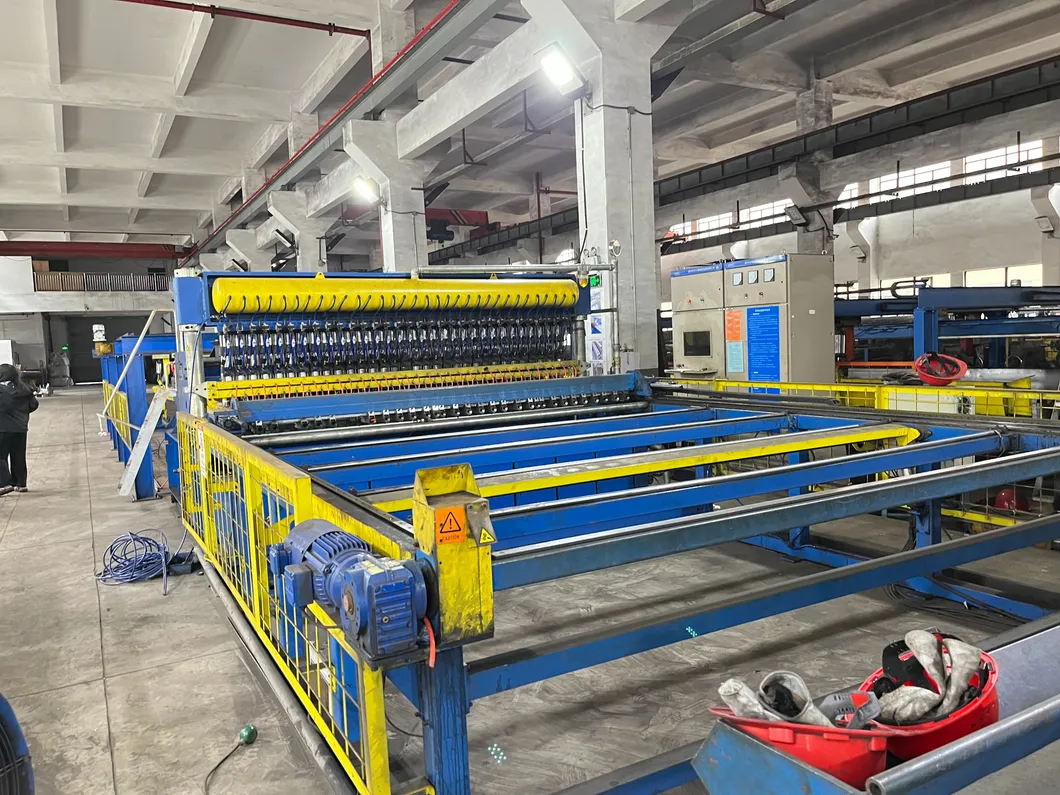

고성능 멀티 헤드 철망 용접기로서 이 장비는 주로 기계 베이스, 라인 바 블랭킹 장치, 수직 바 드로잉 장치, 용접 호스트, 전기 제어 시스템, 배전 캐비닛, 냉각수 시스템, 가스 소스 시스템, 모니터 및 경보 시스템으로 구성됩니다.
기계 베이스: 우수한 H 형강을 사용하여 연결하여 기계의 설치 수준을 보장함으로써 기계 정밀도와 우아한 외관을 보장합니다. 두꺼운 강판으로 변형이 쉽지 않습니다.
라인바 블랭킹 장치: 라인바 블랭킹 장치는 저장 부문과 자동 공급 부문으로 구분됩니다. 스토리지 부문은 라인바를 보관하고 메시의 빠른 생산을 보장하며 라인이 안정적으로 공급되도록 하는 데 사용됩니다. 완전 자동 분리 및 공급 형태를 사용하는 자동 공급 부문은 용접 전극에 신속하고 질서 있고 균등하게 분배하여 한 방울의 정확도를 달성하므로 수동 와이어 배치 요구 사항을 제거하고 이전 와이어 배치 시간을 최대화하여 인건비를 절감합니다.
수직 막대 드로잉 장치: 이 제품의 수직 막대 드로잉 장치의 고유한 가이드 및 위치 지정 설계는 수직 막대의 가이드 및 위치 지정 역할을 하며 다양한 크기(공간 ≥ 50mm, 50배수)의 메쉬 용접 요구를 충족하고 롤러 및 서보 모터를 스테핑의 동력으로 사용하여 메쉬 공간을 정밀하게 제어합니다. (스테핑 공간은 용접 요구에 따라 조정될 수 있습니다. 조정 가능한 매개변수). 고속 용접을 달성하고 연간 생산 능력을 향상시킬 수 있습니다.
용접 호스트: 용접 호스트는 특수 저항 변압기와 특수 강제 실린더를 사용하여 고속 용접, 용접 압력 및 접합 강도 요구 사항, 액추에이터의 정확성을 보장합니다. 환경적응성과 신뢰성이 높습니다.
전기 제어 시스템: Siemens PLC 프로그래밍 가능 제어를 사용하며 기타 부품은 모두 일본에서 수입됩니다. 고장 경보 기능이 있는 독특한 전기 운영 시스템을 사용하여 터치 스크린 디스플레이는 직관적으로 용접 매개 변수를 볼 수 있으며 작동이 쉽고 빠릅니다. 따라서 운영자에 대한 요구 사항이 줄어듭니다.
냉각수 시스템: 변압기 냉각, 상부 전극 냉각, 하부 전극 냉각 및 기타 구리 블록 냉각으로 구분됩니다. 유량계에 의한 물 분배가 실현됩니다. 각 유량계는 기계가 손상 없이 정상적으로 작동하도록 개별적으로 조정될 수 있습니다.
가스 소스 시스템: SMC Japan에서 수입한 장비로, 압축 공기를 정화하는 데 사용되는 에어 프로세서와 소음을 줄이기 위한 머플러가 장착되어 있습니다. 또한 공기 압력을 안정시키기 위해 압축 공기 탱크가 있습니다.
| Model |
GWC-2800 |
GWC-3300 |
| Max mesh width(mm) |
2800 |
3300 |
| Vertical bars spacing (mm) |
≥ 50(50 multiples)
Steplessly adjustable |
≥ 50(50 multiples)
Steplessly adjustable |
| Horizontal bars spacing (mm) |
≥ 50 Steplessly adjustable |
≥ 50 Steplessly adjustable |
| Wire diameter (mm) |
φ 3-φ 12 |
φ 3-φ 12 |
| Max welding capacity (mm) |
φ 12+φ 12 |
φ 12+φ 12 |
| Max welding speed(row/min) |
30-50 |
30-50 |
| Max number of welding points |
56 |
64 |
| Rated power (KVA) |
1400 |
1600 |
| Air pressure (MPa) |
≥ 0.6 |
≥ 0.6 |
| Feeding method |
Bars |
Bars |
| Welding materials |
Hot-rolled and cold-rolled wire |
Hot-rolled and cold-rolled wire |
