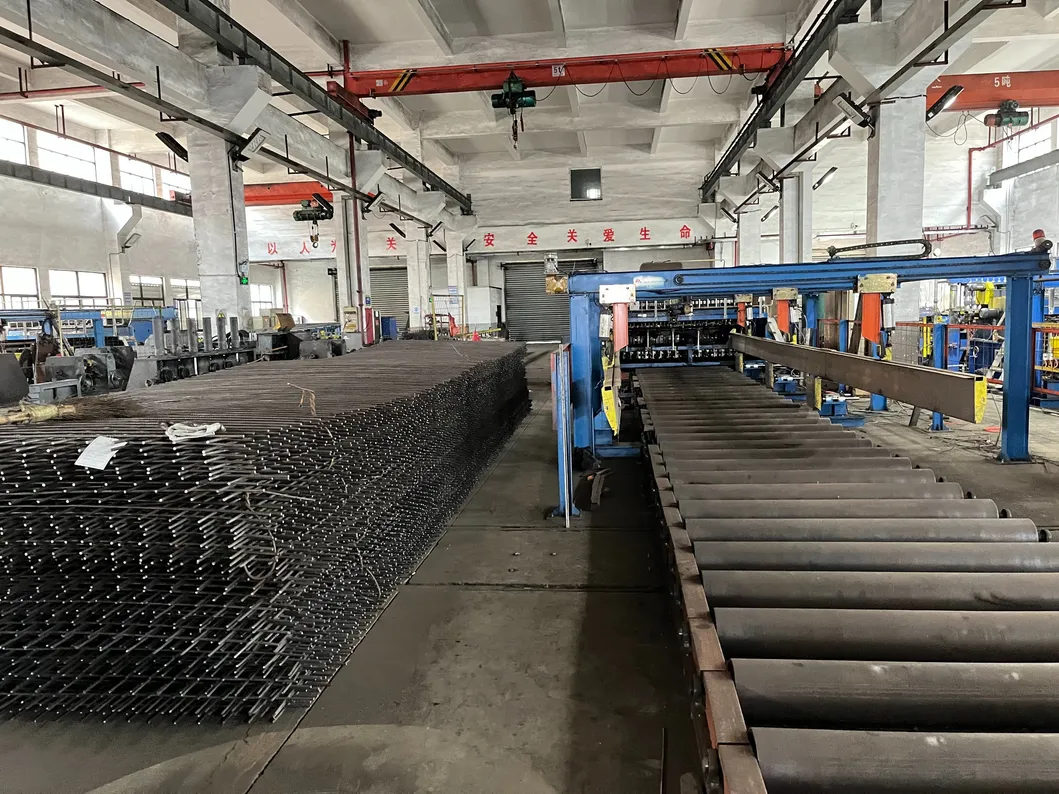

패널과 목록을 위한 자동적인 철조망 메시 점용접 기계 효율적인 자동 철망 용접기인 이 기계는 반자동 또는 완전 자동 용접 생산 라인으로 설정할 수 있으며 철망 산업에 널리 적용됩니다. 와이어는 코일 또는 직선형 바(사전 절단된 와이어)로 제공될 수 있으며 다양한 생산 요구 사항을 충족할 수 있는 두 가지 디자인이 모두 제공됩니다!
용접하는 동안 첫 번째 용접 지점에 수직 막대를 배치하고 라인 막대를 블랭킹 구성으로 설정합니다. 이는 첨단 용접 장비에서 기대되는 뛰어난 성능을 제공하는 핵심 기능인 고속의 효율적인 자동 공급, 용접 및 블랭킹을 달성합니다.
독특한 구조 설계로 인해 이 제품은 불완전한 용접, 불안정한 납땜 지점, 고르지 못한 용접 간격, 메쉬 크기 다양성 부족 등과 같은 용접 공정에서 발생하는 수많은 문제를 해결할 수 있습니다.
제품의 고유한 수직 막대 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 할 뿐만 아니라 다양한 메시 용접 요구 사항(간격 ≥ 50mm, 50의 배수)을 충족합니다. 롤러와 서보 모터를 스테핑 동력으로 채택하여 메쉬 간격을 정밀하게 제어하고(스테핑 간격은 조정 가능한 매개변수로 용접 요구에 따라 조정 가능) 고속 용접이 가능하며 연간 생산 능력을 증가시킵니다. 이는 멀티 헤드 와이어 메쉬 용접기를 대량 생산을 위한 최고의 선택으로 만드는 장점입니다.
이 장비는 주로 기계 베이스, 라인 바 블랭킹 장치, 수직 바 드로잉 장치, 용접 호스트, 전기 제어 시스템, 배전 캐비닛, 냉각수 시스템, 가스 소스 시스템, 모니터 및 경보 시스템으로 구성됩니다.
기계 베이스: 고품질 H 형강으로 연결되어 기계의 설치 수평을 보장함으로써 기계 정밀도와 우아한 외관을 보장합니다. 쉽게 변형되지 않는 두꺼운 강판으로 만들어졌습니다.
라인바 블랭킹 장치: 저장 부문과 자동 급지 부문으로 구성됩니다. 저장 부문에서는 빠른 메쉬 생산과 안정적인 라인 공급을 보장하기 위해 라인 바를 저장합니다. 자동 공급 부문은 완전 자동 분리 및 공급 방식을 채택하여 라인 바를 용접 전극에 신속하고 질서 있고 균등하게 분배하여 한 방울의 정확도를 달성합니다. 이를 통해 수동으로 와이어를 배치할 필요가 없고, 와이어 배치에 소요되는 시간이 최대화되며 인건비가 절감됩니다.
수직 막대 드로잉 장치: 고유한 수직 막대 가이드 및 위치 지정 설계가 수직 막대를 가이드하고 위치를 지정하여 다양한 메쉬 용접 요구 사항(간격 ≥ 50mm, 50의 배수)을 충족합니다. 롤러와 서보 모터를 스테핑 동력으로 사용하여 메시 간격을 정밀하게 제어하고(조정 가능한 매개변수를 사용하여 용접 요구에 따라 스테핑 간격을 조정할 수 있음) 고속 용접을 실현하고 연간 생산 능력을 향상시킵니다.
용접 호스트: 특수 저항 변압기 및 특수 강제 실린더를 갖추고 있어 고속 용접, 용접 압력, 접합 강도 및 액추에이터 정확도에 대한 요구 사항을 충족하며 강력한 환경 적응성과 신뢰성을 갖추고 있습니다.
전기 제어 시스템: Siemens PLC 프로그래밍 가능 제어를 채택하고 기타 모든 구성 요소는 일본에서 수입합니다. 이는 오류 경보 기능을 갖춘 독특한 전기 운영 체제를 갖추고 있습니다. 터치스크린 디스플레이를 통해 용접 매개변수를 직관적으로 볼 수 있어 작업이 간단하고 빨라지고 작업자의 요구 사항이 줄어듭니다.
냉각수 시스템 : 변압기 냉각, 상부 전극 냉각, 하부 전극 냉각 및 기타 구리 블록 냉각으로 구분됩니다. 유량계를 통해 물 분배를 실현하고 각 유량계를 독립적으로 조정하여 기계가 손상 없이 정상적으로 작동하도록 할 수 있습니다.
가스 소스 시스템: SMC Japan에서 수입한 이 장비에는 압축 공기를 정화하는 에어 프로세서, 소음을 줄이는 머플러, 공기 압력을 안정화하는 압축 공기 탱크가 장착되어 있습니다.
| Model |
GWC-2800 |
GWC-3300 |
| Max mesh width(mm) |
2800 |
3300 |
| Vertical bars spacing (mm) |
≥ 50(50 multiples)
Steplessly adjustable |
≥ 50(50 multiples)
Steplessly adjustable |
| Horizontal bars spacing (mm) |
≥ 50 Steplessly adjustable |
≥ 50 Steplessly adjustable |
| Wire diameter (mm) |
φ 3-φ 12 |
φ 3-φ 12 |
| Max welding capacity (mm) |
φ 12+φ 12 |
φ 12+φ 12 |
| Max welding speed(row/min) |
30-50 |
30-50 |
| Max number of welding points |
56 |
64 |
| Rated power (KVA) |
1400 |
1600 |
| Air pressure (MPa) |
≥ 0.6 |
≥ 0.6 |
| Feeding method |
Bars |
Bars |
| Welding materials |
Hot-rolled and cold-rolled wire |
Hot-rolled and cold-rolled wire |
