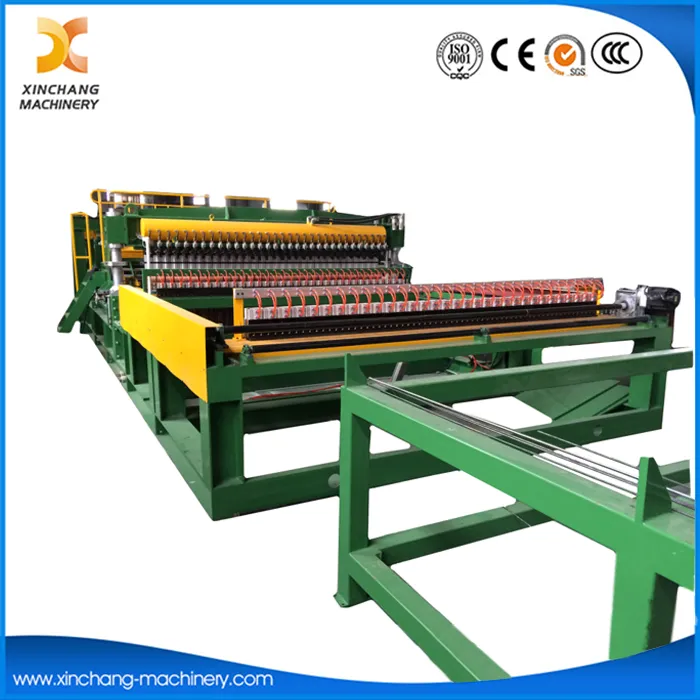

이 제품은 자동 또는 반자동 용접 생산 라인입니다. 자동 철망 용접기의 성숙한 구성 솔루션으로서 작업자는 수직 막대를 첫 번째 용접 지점에 배치하거나 코일 와이어에서 직접 공급할 수 있으며 작동 중에 라인 막대를 블랭킹 위치에 배열하여 고속 및 고효율 자동 공급, 용접 및 블랭킹 작업 흐름을 실현할 수 있습니다.
전문적인 구조 최적화를 통해 장비는 불완전한 용접, 약한 솔더 조인트, 일관되지 않은 용접 간격 및 제한된 메쉬 크기 사양을 포함하여 메쉬 제조의 일반적인 기술적 문제점을 효과적으로 수정하여 전체 와이어 메쉬 산업의 다양한 생산 요구를 완벽하게 충족합니다.
수직 바는 수직 바를 정확하게 위치시키고 50mm의 배수로 50mm 이상의 간격으로 맞춤형 메쉬 용접을 지원하는 독점적인 안내 및 위치 지정 구조 설계를 채택합니다. 롤러 및 서보 모터 스테핑 드라이브가 장착되어 필요에 따라 자유롭게 조정 가능한 매개변수를 사용하여 정밀한 메쉬 피치 제어가 가능합니다. 이 설계를 통해 지속적인 고속 용접이 가능하고 연간 생산량이 크게 향상됩니다.
이 장비는 주로 기계 베이스, 라인 바 블랭킹 장치, 수직 바 드로잉 장치, 용접 호스트, 전기 제어 시스템, 배전 캐비닛, 냉각수 시스템, 가스 소스 시스템, 모니터 및 경보 시스템으로 구성됩니다.
기계 베이스: 프리미엄 H 형강 일체형 연결 구조를 채택하여 전체 설치 수준을 확보하고 안정적인 주행 정밀도와 깔끔한 전체 외관을 보장합니다. 두꺼운 철판 구조로 장기간 사용 시 변형을 효과적으로 방지합니다.
라인바 블랭킹 장치 : 재료 저장 장치와 자동 공급 장치로 구성됩니다. 저장 장치는 중단 없는 메쉬 생산과 안정적인 재료 공급을 보장하기 위해 충분한 라인 바를 보유합니다. 자동 공급 장치는 완전 자동 분리 및 공급 모드를 채택하여 정밀한 단일 바 낙하를 통해 재료를 용접 전극에 신속하고 질서 있고 균일하게 전달합니다. 수동 배선 레이아웃 작업을 완전히 취소하여 준비 시간을 절약하고 인건비를 대폭 절감합니다.
수직 막대 드로잉 장치: 전용 가이드 및 위치 지정 구조를 갖추고 있어 수직 막대에 대한 정확한 제한 및 안내를 제공하여 다양한 메쉬 크기 요구 사항(공간 ≥ 50mm, 50배수)을 충족합니다. 스테핑 구동을 위해 롤러 및 서보 모터를 채택하여 다양한 용접 작업에 맞게 조정 가능한 매개변수로 메쉬 간격을 정밀하게 제어하여 고속 용접 및 더 높은 연간 생산 능력을 지원합니다.
용접 호스트: 멀티 헤드 철망 용접기의 핵심 실행 장치로서 전용 저항 변압기 및 고출력 강제 실린더가 장착되어 고속 용접, 용접 압력, 납땜 접합 강도 및 작동 정확도 표준을 완벽하게 충족합니다. 강력한 환경 적응성과 안정적인 작동 신뢰성을 자랑합니다.
전기 제어 시스템: Siemens PLC 프로그래밍 가능 컨트롤러 및 일본 수입 보조 구성 요소로 구성됩니다. 맞춤형 전기 제어 시스템에는 결함 자체 점검 및 경보 기능이 제공되며 용접 매개 변수는 터치 스크린에 명확하게 표시될 수 있습니다. 간단하고 직관적인 조작으로 작업자의 전문적인 한계를 낮춥니다.
냉각수 시스템: 변압기, 상부 전극, 하부 전극 및 기타 구리 부품 냉각을 위해 독립적으로 배열됩니다. 물 흐름은 독립적인 유량계를 통해 분배 및 조절되며, 각 유량계는 안정적인 기계 작동을 보장하고 부품 소진을 방지하기 위해 개별적으로 조정될 수 있습니다.
가스 소스 시스템: SMC Japan의 오리지널 공압 부품을 채택했습니다. 내장된 에어 프로세서는 압축 공기를 정화하고 머플러와 일치하여 작동 소음을 줄입니다. 일관된 용접 성능을 위해 안정적인 공기압을 유지하기 위해 추가 압축 공기 탱크가 장착되어 있습니다.
| Model |
GWC-2800 |
GWC-3300 |
| Max mesh width(mm) |
2800 |
3300 |
| Vertical bars spacing (mm) |
≥ 50(50 multiples)
Steplessly adjustable |
≥ 50(50 multiples)
Steplessly adjustable |
| Horizontal bars spacing (mm) |
≥ 50 Steplessly adjustable |
≥ 50 Steplessly adjustable |
| Wire diameter (mm) |
φ 3-φ 12 |
φ 3-φ 12 |
| Max welding capacity (mm) |
φ 12+φ 12 |
φ 12+φ 12 |
| Max welding speed(row/min) |
30-50 |
30-50 |
| Max number of welding points |
56 |
64 |
| Rated power (KVA) |
1400 |
1600 |
| Air pressure (MPa) |
≥ 0.6 |
≥ 0.6 |
| Feeding method |
Bars |
Bars |
| Welding materials |
Hot-rolled and cold-rolled wire |
Hot-rolled and cold-rolled wire |
