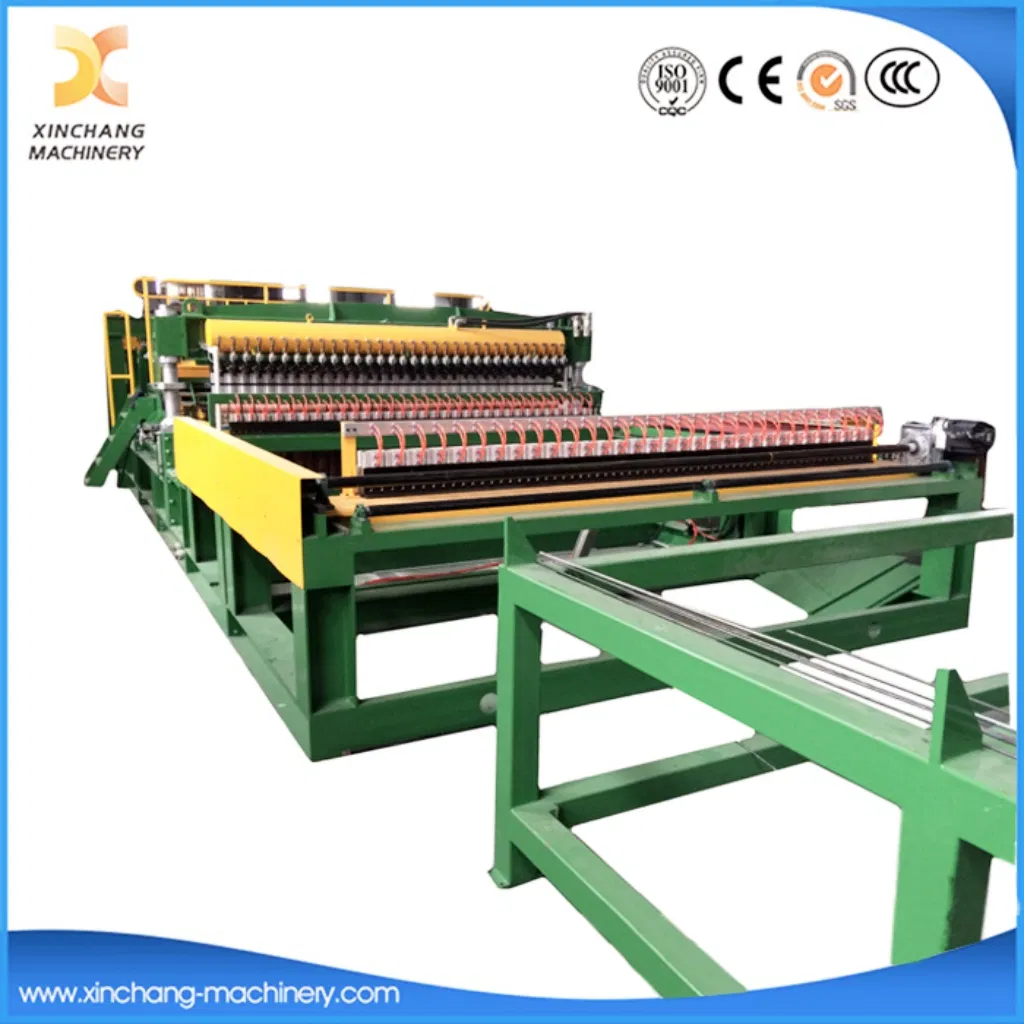

이 제품은 자동 또는 반자동 용접 생산 라인으로, 메쉬 제조 공정을 간소화하는 와이어 메쉬 산업의 중요한 지원 장비입니다. 용접하는 동안 첫 번째 용접 지점이나 코일 와이어에 수직 막대를 배치하고 라인 막대를 블랭킹 구성에 배치하여 고속의 효율적인 자동 공급, 용접 및 블랭킹을 달성합니다. 이는 자동 철망 용접기 변형 중에서 눈에 띄는 장점입니다.
독특한 구조 설계 덕분에 이 제품은 불완전 용접, 비고체 납땜 지점, 불균일한 용접 공간, 다양하지 않은 메쉬 크기 등과 같은 용접 공정의 많은 문제를 해결할 수 있어 메쉬 생산을 위한 신뢰할 수 있는 선택이 됩니다.
이 제품의 수직 막대의 고유한 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 하며 다양한 메쉬 용접 요구 사항(공간 ≥ 50mm, 50의 배수)을 충족하고 롤러 및 서보 모터를 스테핑 전력으로 사용하여 메쉬 공간을 정밀하게 제어합니다(스테핑 공간은 조정 가능한 매개변수를 사용하여 용접 요구에 따라 조정될 수 있음). 고속 용접을 달성하고 연간 생산 능력을 향상시킬 수 있습니다.
이 장비는 주로 기계 베이스, 라인 바 블랭킹 장치, 수직 바 드로잉 장치, 용접 호스트, 전기 제어 시스템, 배전 캐비닛, 냉각수 시스템, 가스 소스 시스템, 모니터 및 경보 시스템으로 구성됩니다.
기계 베이스: 연결을 위해 고품질 H 형강을 채택하여 기계의 설치 수평을 보장함으로써 기계 정밀도와 우아한 외관을 보장합니다. 두꺼운 강판으로 만들어져 쉽게 변형되지 않습니다.

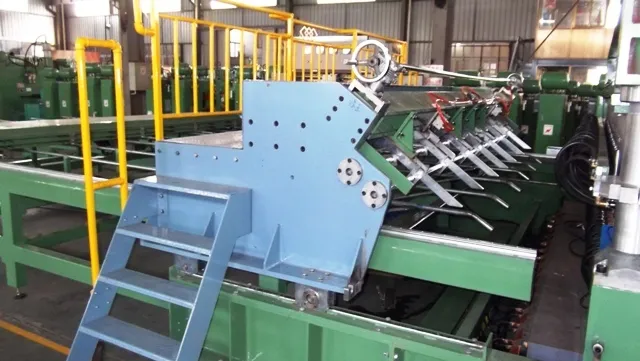

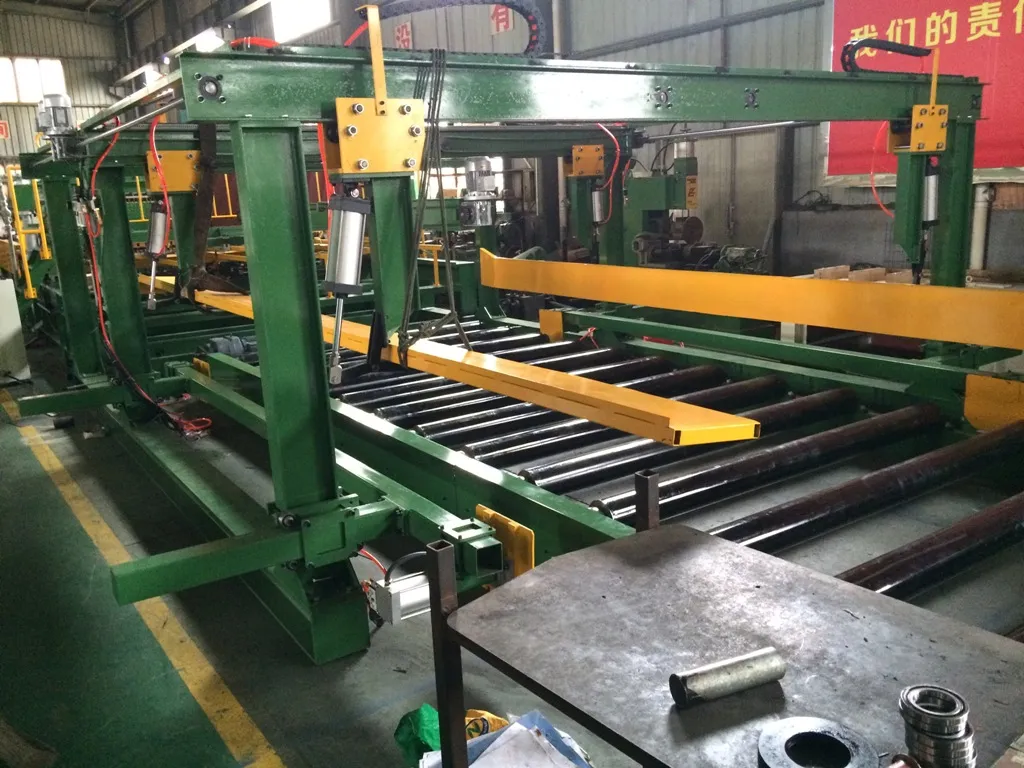

라인바 블랭킹 장치: 라인바 블랭킹 장치는 저장 부문과 자동 공급 부문으로 구분됩니다. 저장 영역은 라인바를 저장하는 데 사용되며 빠른 메쉬 생산과 안정적인 라인 공급을 보장합니다. 자동 공급 부문은 완전 자동 분리 및 공급 모드를 채택하여 재료를 용접 전극에 신속하고 질서 있고 균등하게 분배하여 한 방울의 정확도를 달성함으로써 수동 와이어 배치가 필요 없고 와이어 배치에서 절약되는 시간을 최대화하여 인건비를 절감합니다.
수직 막대 그리기 장치: 이 제품의 수직 막대 그리기 장치의 고유한 가이드 및 위치 지정 설계는 수직 막대의 안내 및 위치 지정 역할을 하고 다양한 메쉬 용접 요구 사항(공간 ≥ 50mm, 50의 배수)을 충족하며 롤러 및 서보 모터를 스테핑 전력으로 사용하여 메쉬 공간을 정밀하게 제어합니다(스테핑 공간은 조정 가능한 매개변수를 사용하여 용접 요구에 따라 조정할 수 있음). 고속 용접을 달성하고 연간 생산 능력을 향상시킬 수 있습니다.

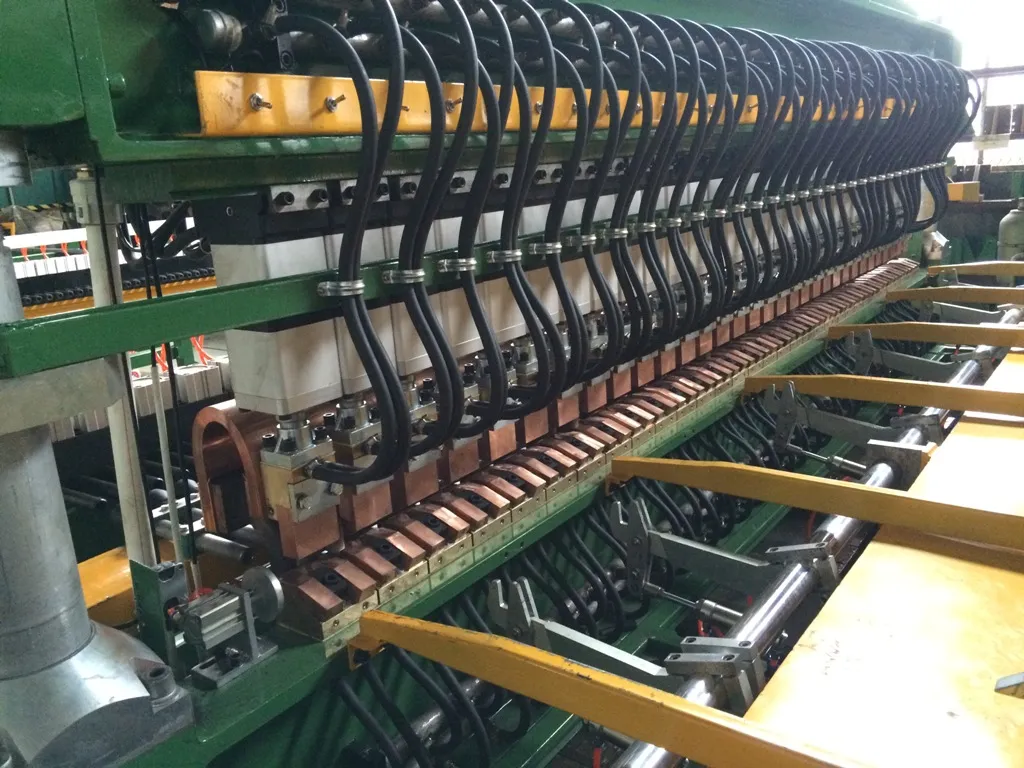

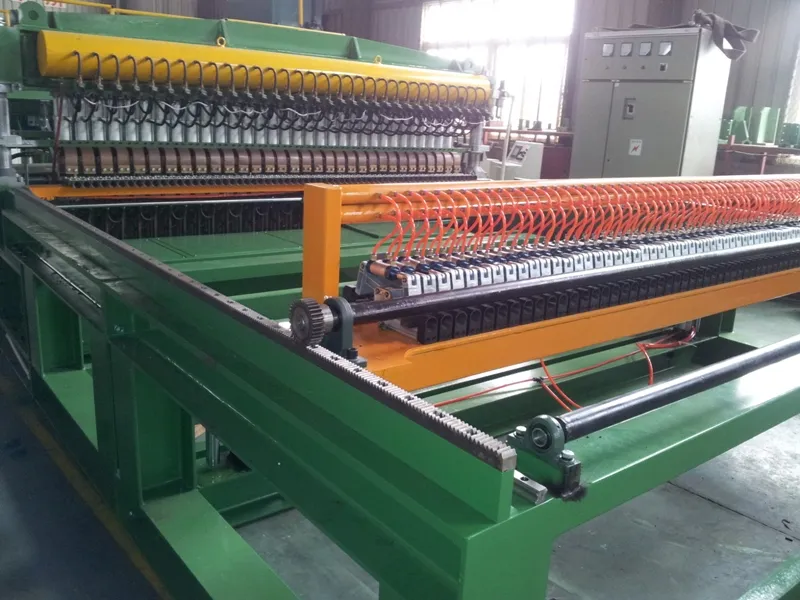

용접 호스트: 탁월한 성능을 제공하도록 설계된 이 구성 요소는 특수 저항 변압기와 특수 강제 실린더를 사용하여 고속 용접, 용접 압력, 접합 강도 및 액추에이터 정확도에 대한 요구 사항을 보장하는 다중 헤드 철망 용접기에 맞게 맞춤화되었습니다. 환경적응성과 신뢰성이 높습니다.
전기 제어 시스템: Siemens PLC 프로그래밍 가능 제어를 채택하고 기타 부품은 모두 일본에서 수입됩니다. 결함 경보 기능이 있는 고유한 전기 운영 체제를 사용하고 터치스크린 디스플레이를 통해 용접 매개변수를 직관적으로 볼 수 있어 작업이 쉽고 빠르므로 작업자의 요구 사항이 줄어듭니다.
냉각수 시스템: 변압기 냉각, 상부 전극 냉각, 하부 전극 냉각 및 기타 구리 블록 냉각으로 구분됩니다. 유량계를 통해 물 분배를 실현하고 각 유량계를 독립적으로 조정하여 기계가 손상 없이 정상적으로 작동하도록 할 수 있습니다.
가스 소스 시스템: SMC Japan에서 수입한 장비로, 압축 공기를 정화하는 에어 프로세서와 소음을 줄이기 위한 머플러가 장착되어 있습니다. 또한 공기압을 안정시키기 위한 압축공기탱크도 장착되어 있습니다.
| Model |
GWC-2800 |
GWC-3300 |
| Max mesh width(mm) |
2800 |
3300 |
| Vertical bars spacing (mm) |
≥ 50(50 multiples)
Steplessly adjustable |
≥ 50(50 multiples)
Steplessly adjustable |
| Horizontal bars spacing (mm) |
≥ 50 Steplessly adjustable |
≥ 50 Steplessly adjustable |
| Wire diameter (mm) |
φ 3-φ 12 |
φ 3-φ 12 |
| Max welding capacity (mm) |
φ 12+φ 12 |
φ 12+φ 12 |
| Max welding speed(row/min) |
30-50 |
30-50 |
| Max number of welding points |
56 |
64 |
| Rated power (KVA) |
1400 |
1600 |
| Air pressure (MPa) |
≥ 0.6 |
≥ 0.6 |
| Feeding method |
Bars |
Bars |
| Welding materials |
Hot-rolled and cold-rolled wire |
Hot-rolled and cold-rolled wire |
