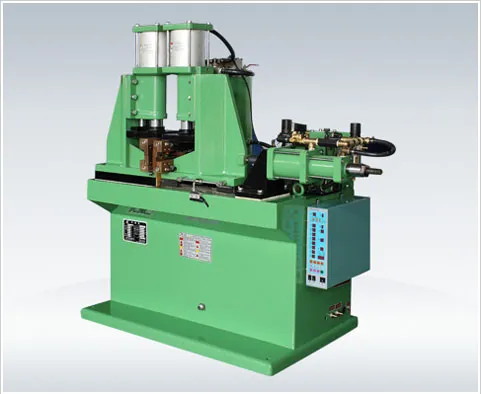

경제적인 유압 금속 엉덩이 융합 용접 기계

특징

작동 원리: 이 자동 맞대기 용접기는 제어 시스템을 사용하여 공작물을 느린 공급 속도로 구동하고 플래시 동작을 통해 용접 표면의 산화물 층과 고르지 않은 영역을 제거합니다. 공작물 끝 부분을 가열한 후 기계는 용접 인터페이스를 완전히 융합하기 위해 빠른 역전력을 가합니다.

저항 맞대기 용접기에는 클램핑, 플래시, 업셋, 홀딩 및 정지의 전체 프로세스 자동 제어를 실현하는 마이크로 컨트롤러가 장착되어 매우 높은 작동 정밀도를 보장합니다.

용접된 공작물은 더 높은 접합 강도, 더 나은 밀봉 성능, 불완전한 융착 및 기공이 없으며 견고한 용접 품질과 미적으로 아름다운 외관을 특징으로 합니다.

응용

이 자동 맞대기 용접 장비 세트는 탄소강, 합금강, 비철금속 및 기타 재료로 만들어진 튜브, 바, 판금 및 형강과 같이 끝이 고르지 않고 버가 있는 금속 제품에 널리 적용됩니다.

장점

자동 맞대기 용접기의 본체는 두꺼운 강판 구조를 채택하여 강성이 높고 장기간 작동 중에 변형되기 쉽지 않습니다.

고속 솔레노이드 밸브가 장착된 저항 맞대기 용접기는 보다 빠른 용접 작업을 가능하게 하여 생산 효율성을 효과적으로 향상시키고 전체 생산 비용을 절감합니다.

실린더는 고정밀 마찰 방지 경질 두랄루민 소재로 제작되어 녹슬지 않고 마찰과 소음이 적으며 로딩 반응이 빨라 작업 중 용접 스패터가 줄어듭니다.

안정적인 용접 품질과 낮은 고장률은 이 자동 맞대기 용접 장비의 수명을 효과적으로 연장합니다.

Model		UNS-100	UNS-150	UNS-200	UNS-250	UNS-400	UNS-600	UNS-800	UNS-1000	UNS-1250
Rated power	KVA	100	150	200	250	400	600	800	1000	1250
Min welding area	mm²	12.5	28	28	200	400	400	400	600	600
Max welding area	mm²	200	314	600	700	1400	2200	3200	4000	5500
Jaw distance	mm	55	90	90	200	360	360	500	500	500
Adjustable size of Jaw	mm	30	50	50	150	150	160	200	200	200
Welding movement speed	mm/s	5-30	5-30	5-30	5-30	5-30	5-30	5-30	5-30	5-30
Rated clamping force	KN	6.1	8	8	300	400	600	600	800	900
Rated upsetting force	KN	2.5	3	3	150	200	300	300	400	450
Welding transformer gears number		0	0	0	6	6	6	6	6	6
Secondary voltage	v	4-9	4-9	4-9	4-10	4-9	5-11	7.6-14.6	7-15	7-12.6
cooling water pressure	Mpa	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
Cooling water flow	L/min	4	8	12	24	50	60	60	60	60
oil pump motor	kw	1	1.5	2	4	11	15	22	22	22
Duty cycle	%	50	50	50	60	60	60	60	60	60
Productivity	pc/min	20	20	20	6	6	6	5	5	5
Machine weight	kg	435	1350	1450	5000	9000	9000	15000	16000	18000
